•Крутящий момент: 5 Нм
•Время работы: <70 с, время возврата пружины: <20 с
•Номинальное напряжение: AC100~240V 50/60Hz
•Управление: ВКЛ/ВЫКЛ
•Тип «S» включает 2 вспомогательных переключателя
Технические характеристики
| TS05-24S 5Nm | TS05-230S 5Nm | |
| Крутящий момент: | 5 Нм | |
| Площадь заслонки: | 0.5 м² | |
| Время срабатывания: | Мотор 70 с; время возврата пружины <20 с | |
| Номинальное напряжение: | AC24V 50/60Hz; DC24V | AC100~240V 50/60Hz |
| Потребляемая мощность: | 5 Вт в режиме работы, 3 Вт в режиме ожидания | |
| Сечение провода: | 0.5 мм² | |
| Вес: | 1.5 кг | |
| Управляющий сигнал: | 1-2 позиционный | |
| Направление вращения: | определяется стороной монтажа | |
| Угол поворота: | Макс. 95º | |
| Индикация положения: | исполнение корпуса | |
| Вспомогательные переключатели: | 1mA…3(0.5)A, AC250V | |
| Срок службы: | 60 000 поворотов | |
| Уровень шума: | 45 дБ при работе двигателя, 62 дБ при возврате пружины. | |
| Класс защиты: | III (все изолировано) | II |
| Степень защиты: | IP54 | |
| Температура окружающей среды: | -20~+50℃ | |
| Тест на влажность: | 5~95% | |
| Температура хранения: | -40~+70℃ | |
| Размеры вала: | Длина вала > 50 мм | |
| Диаметр вала: | 12×12 мм □ Возможна поставка втулок для вала 8×8, 10×10 мм | |

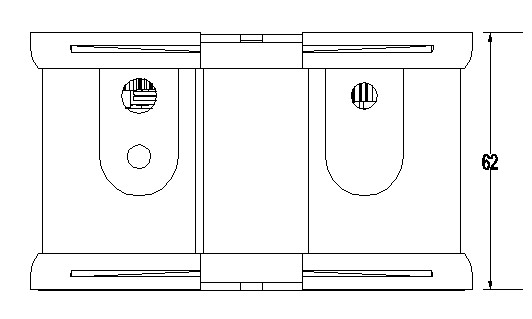

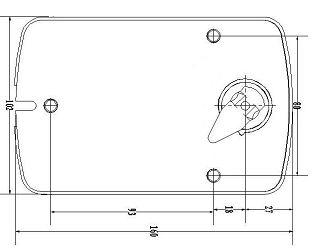

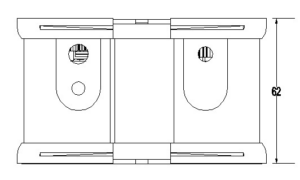

Размеры привода
 |
 |

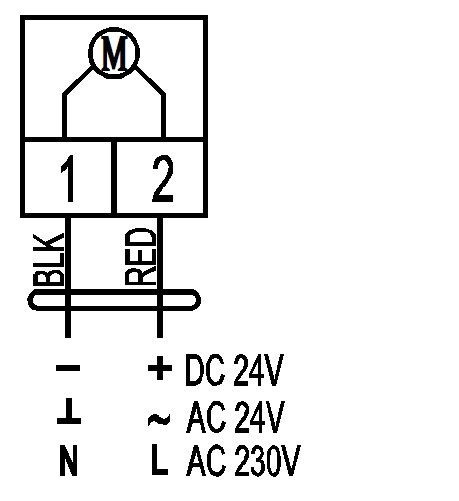

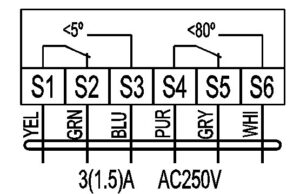

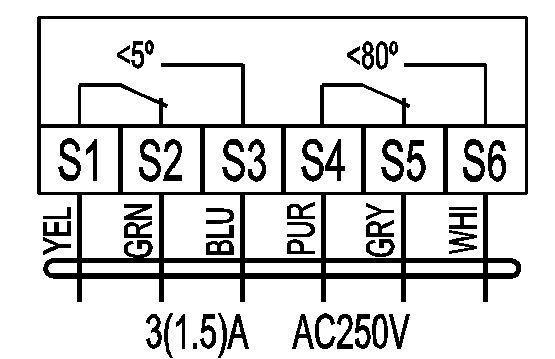

Схема подключения
 |
 |
